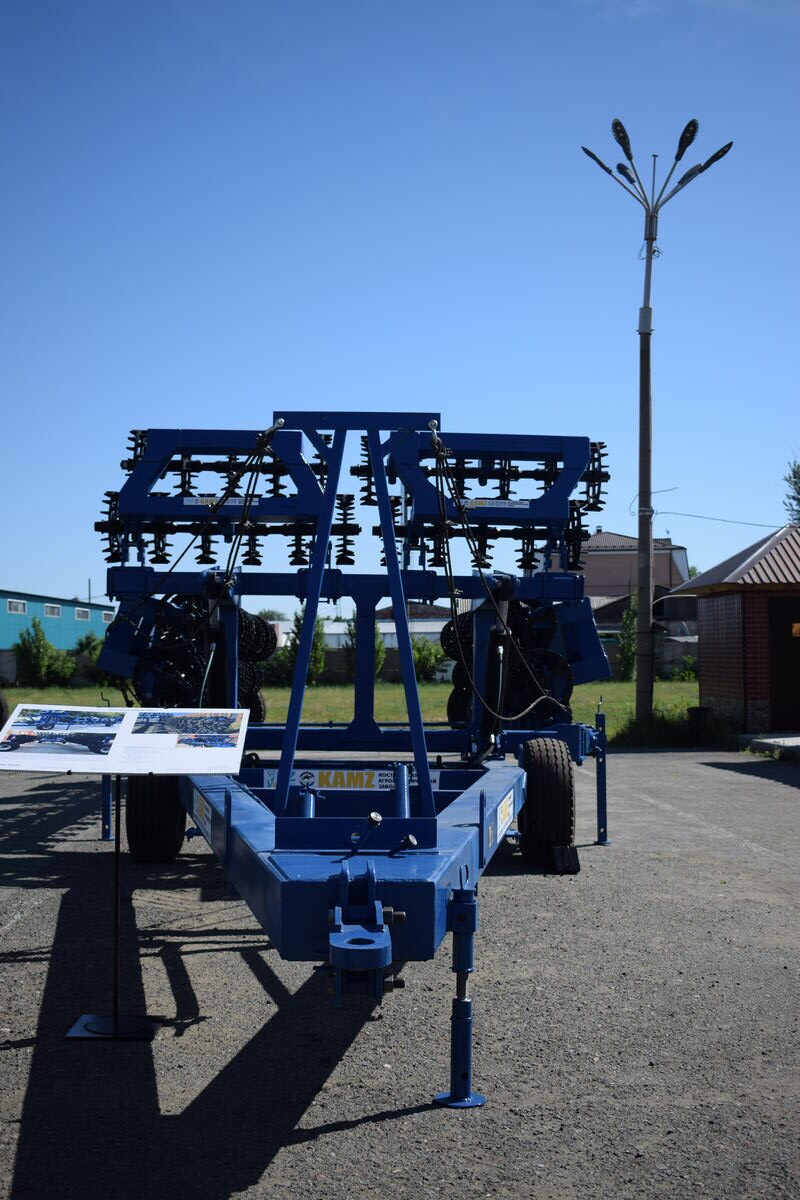

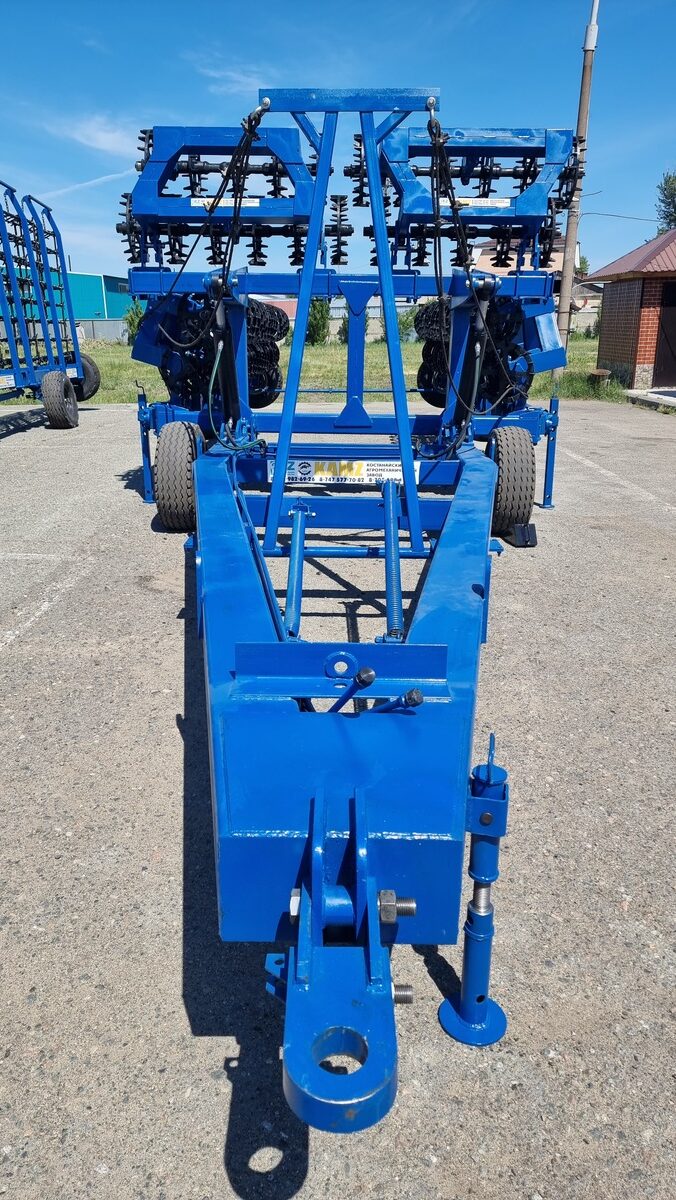

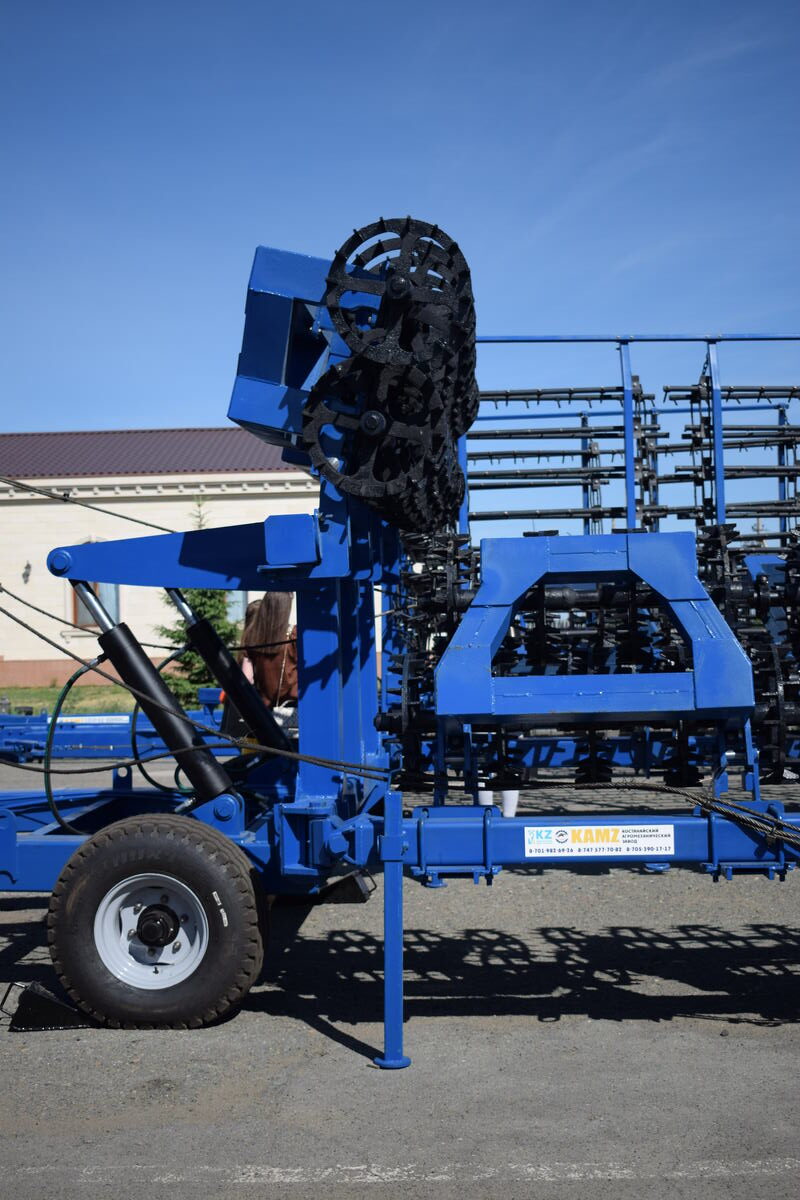

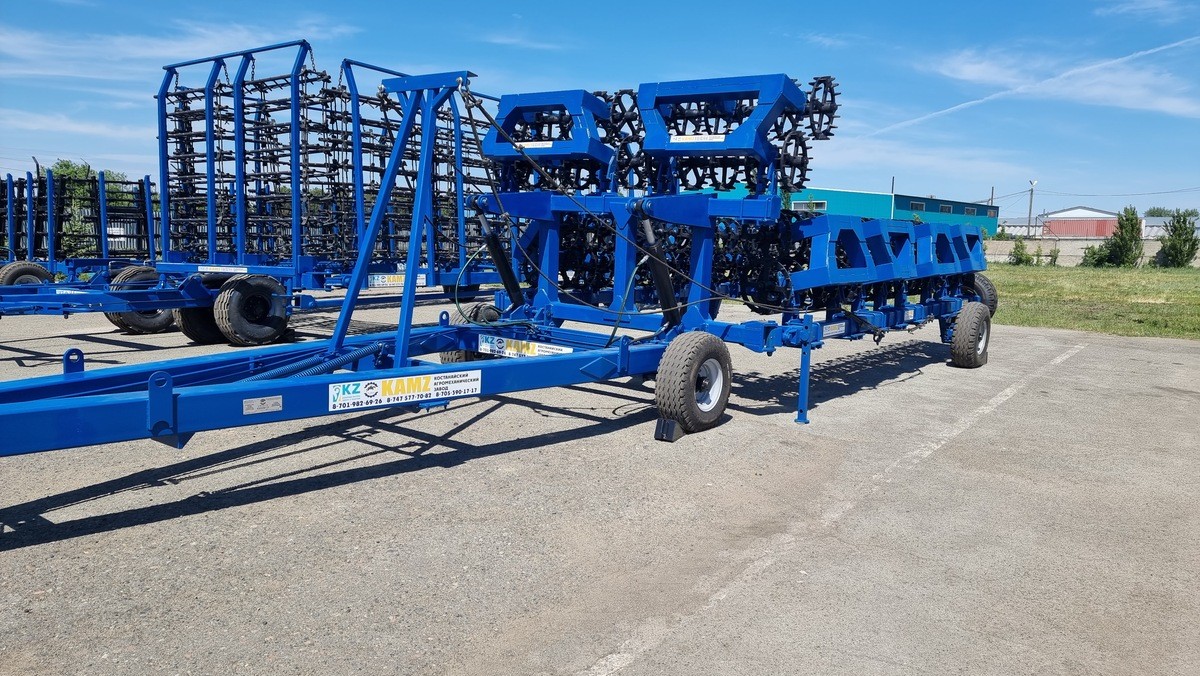

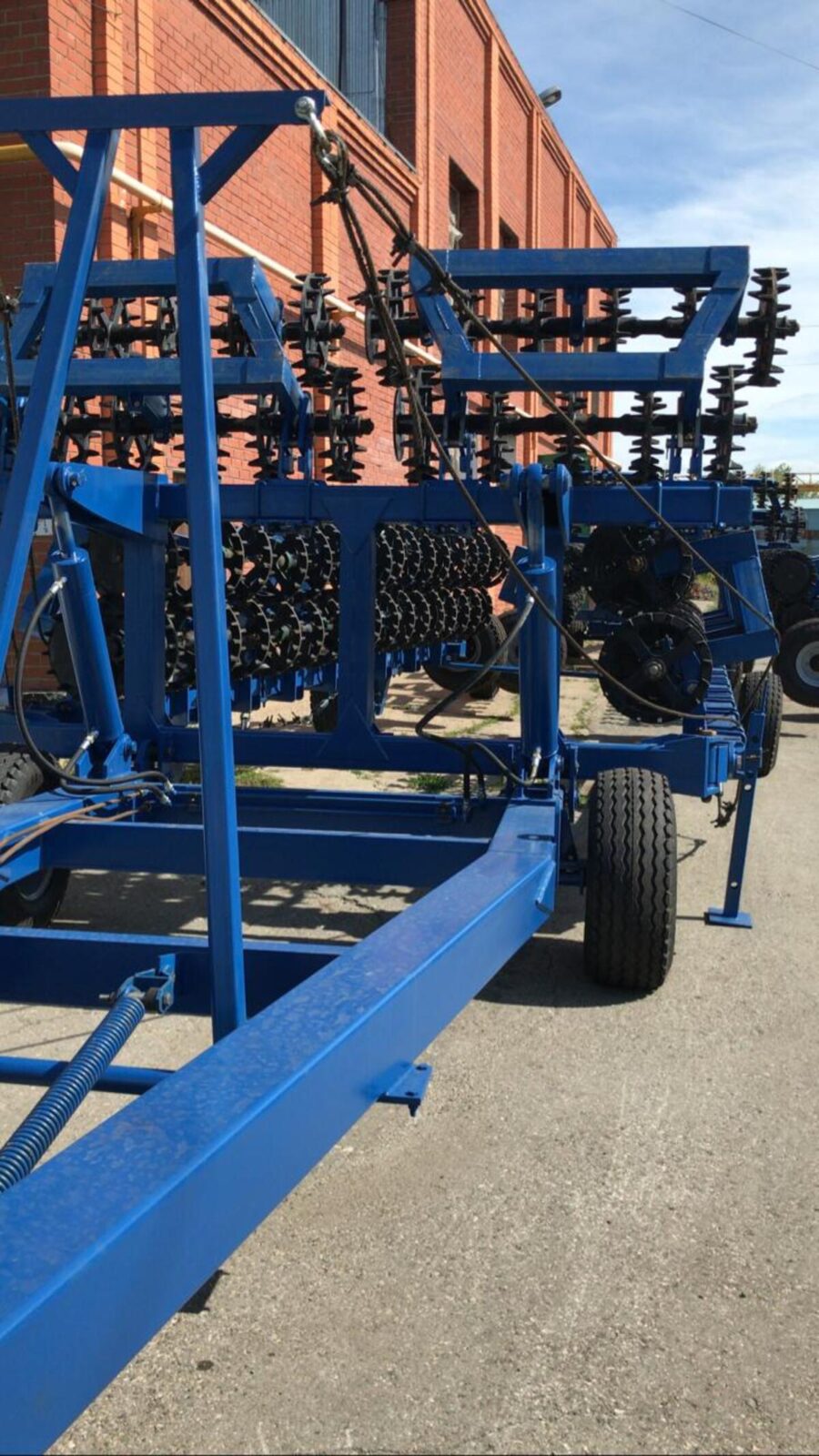

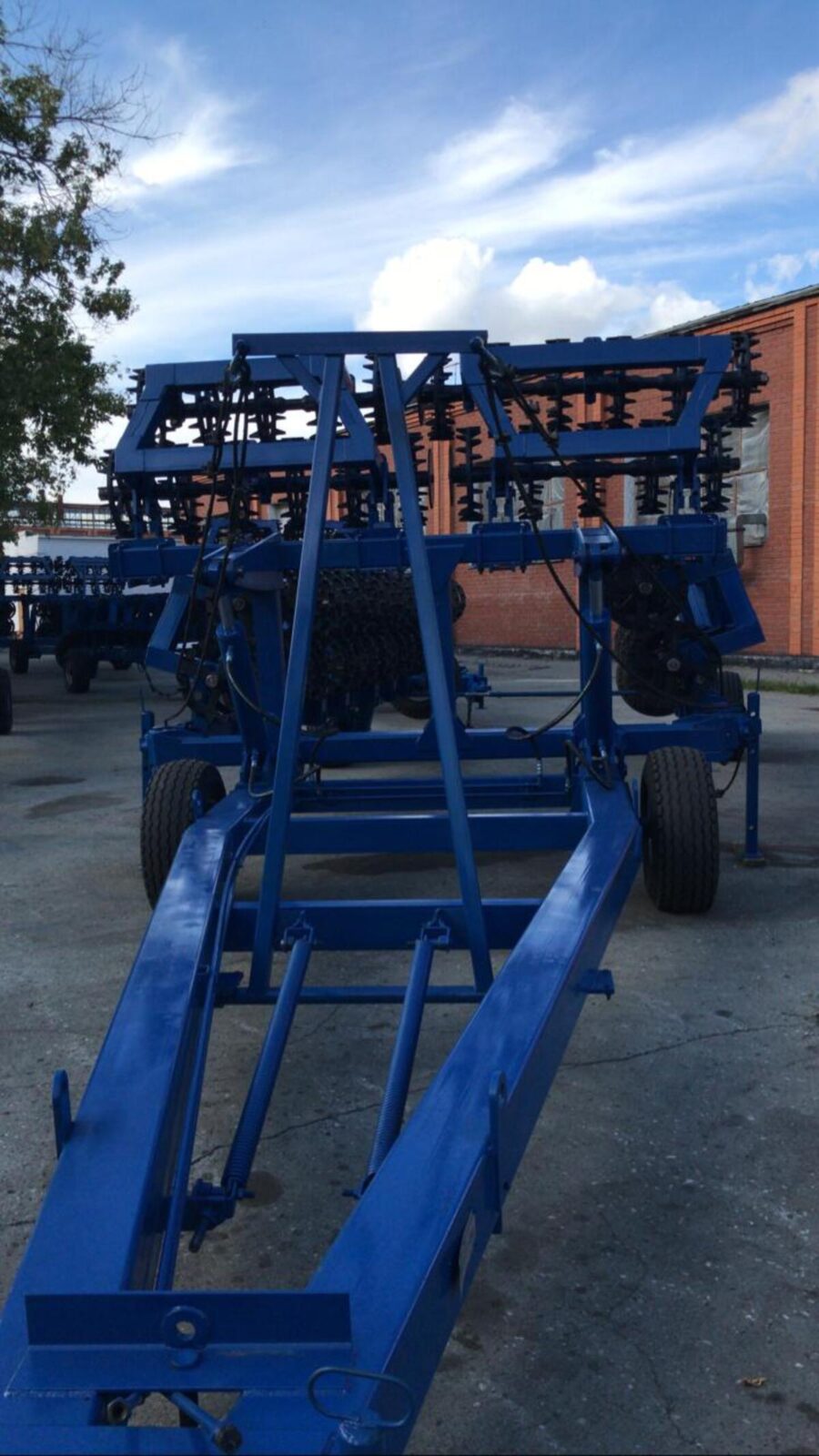

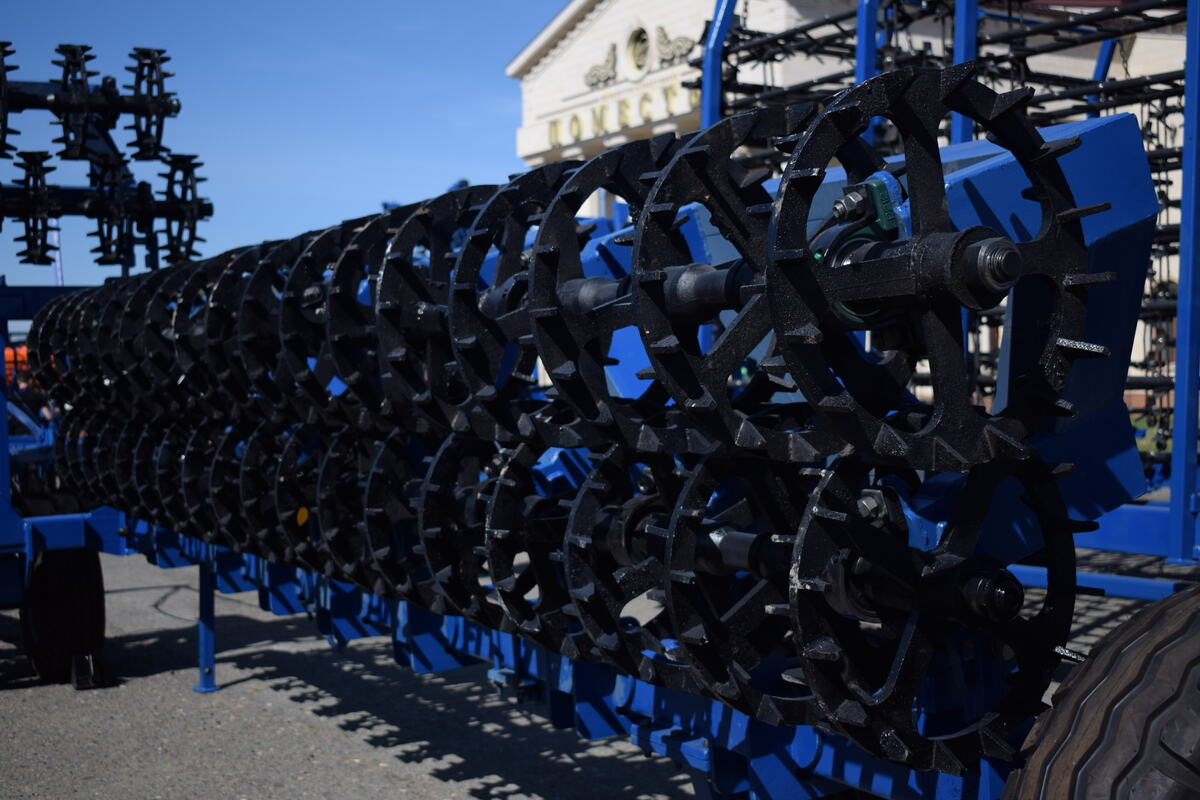

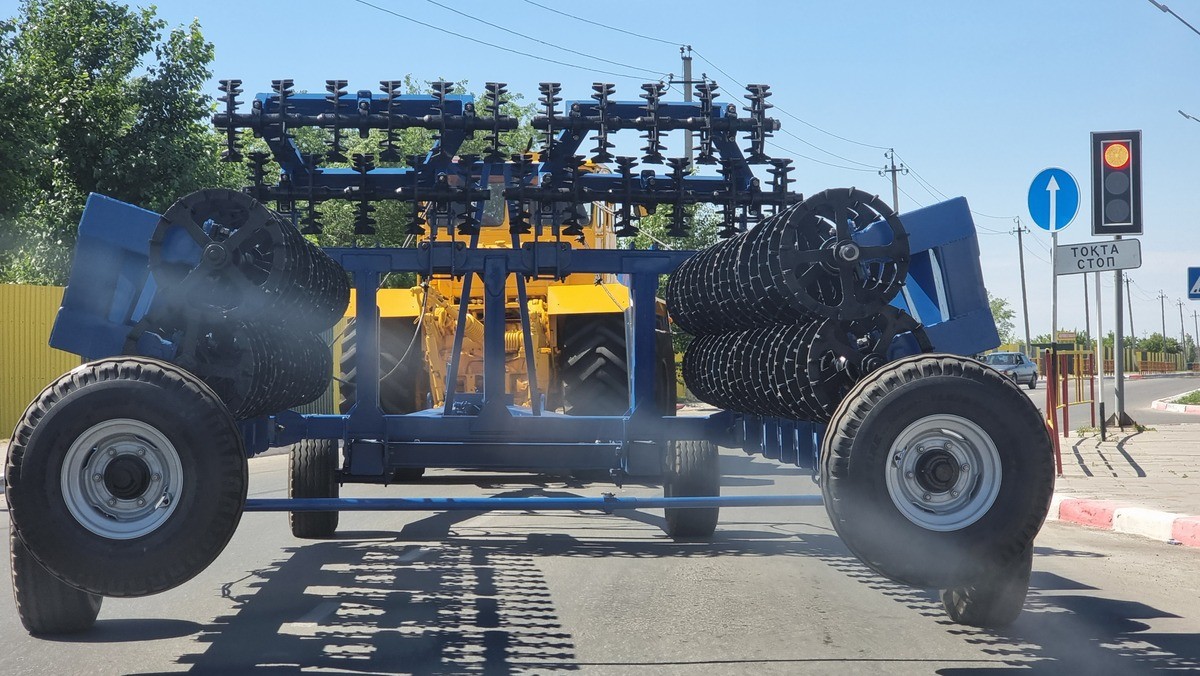

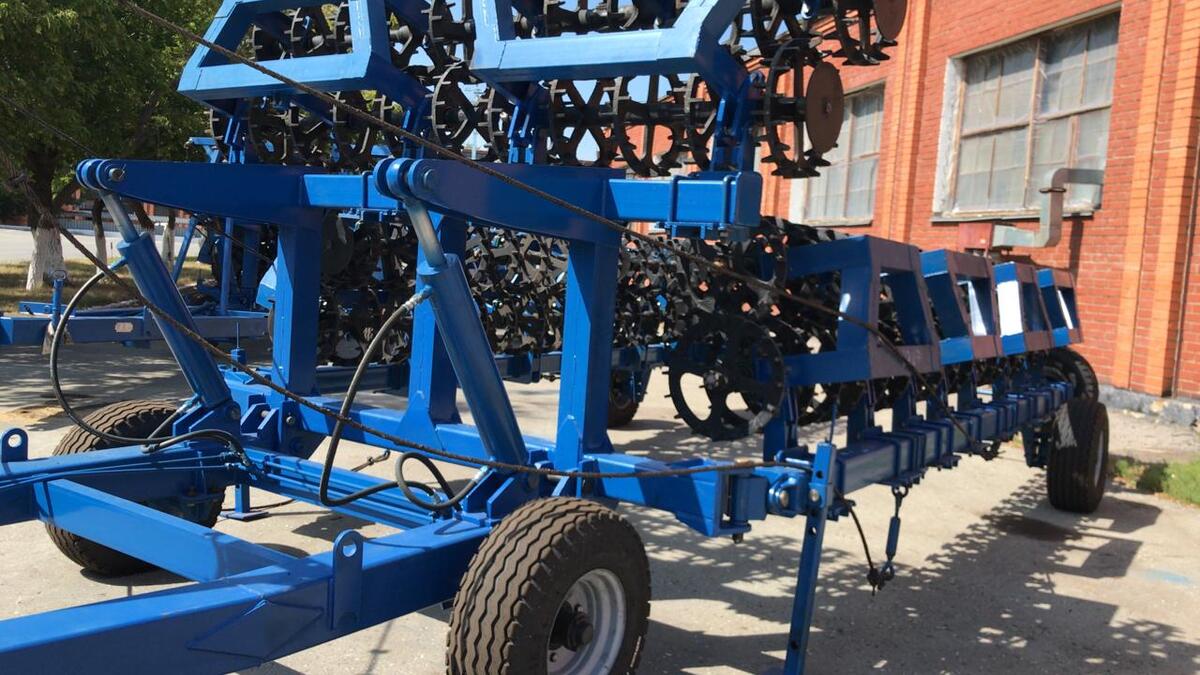

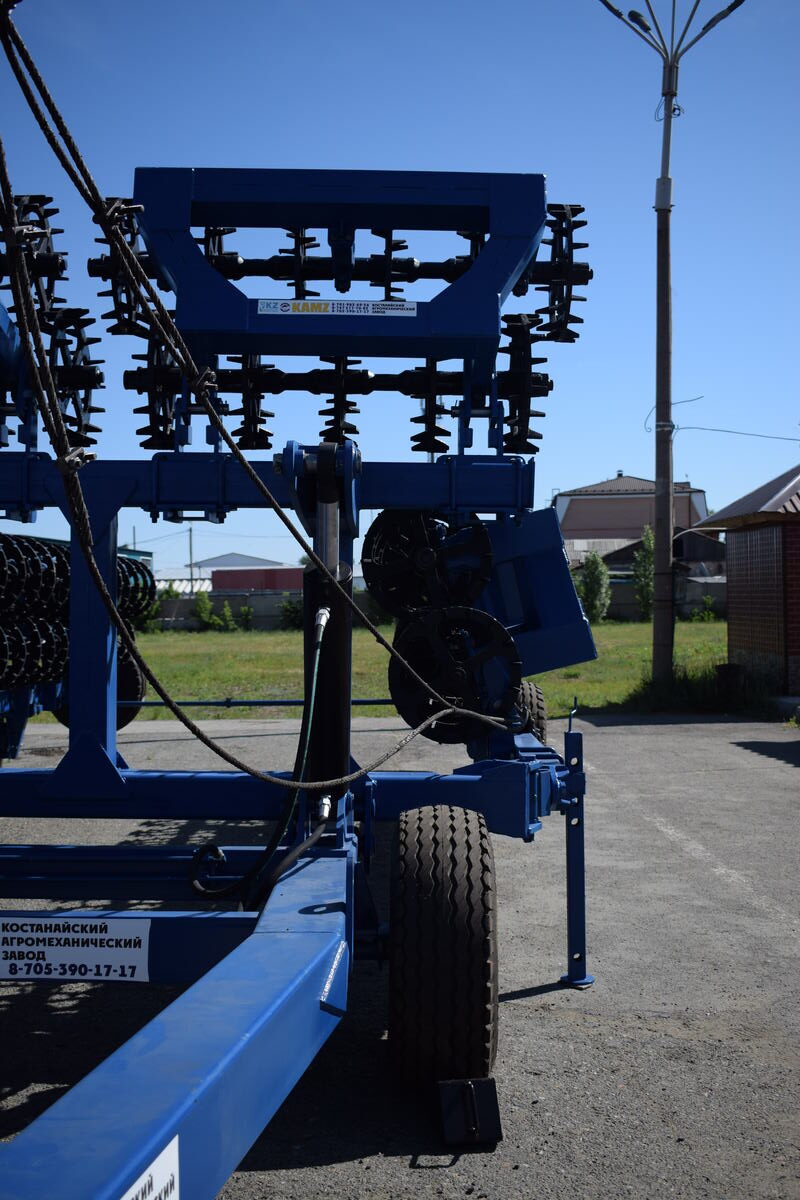

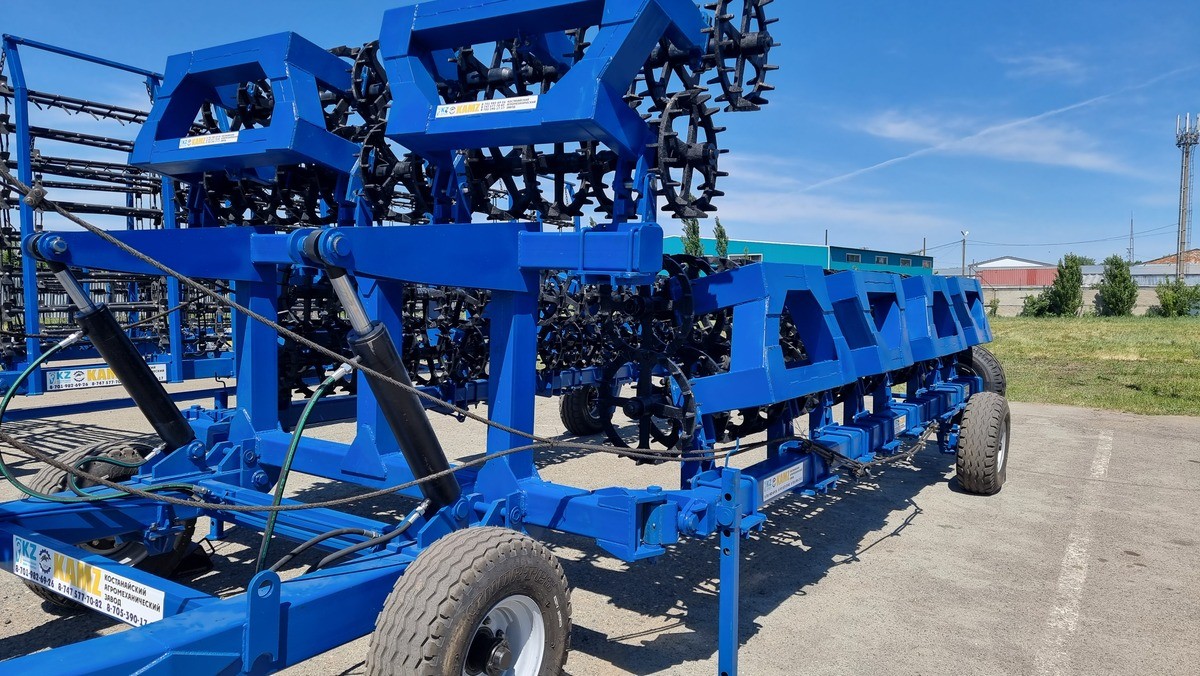

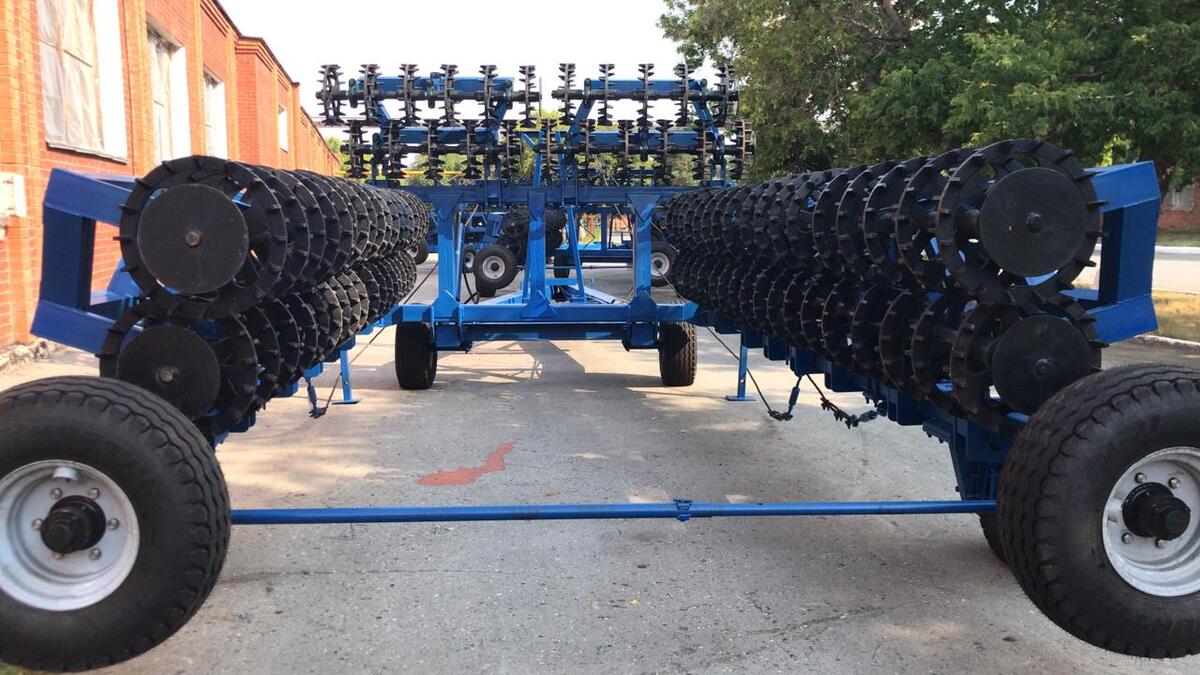

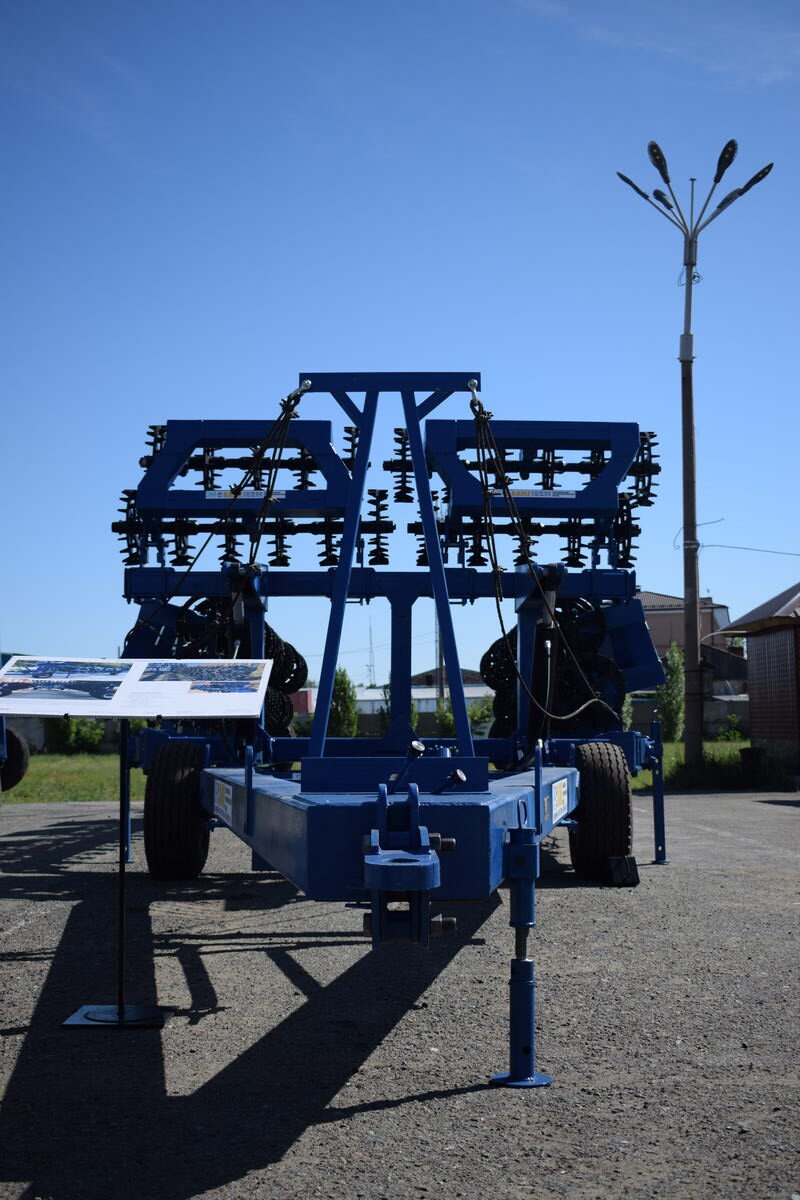

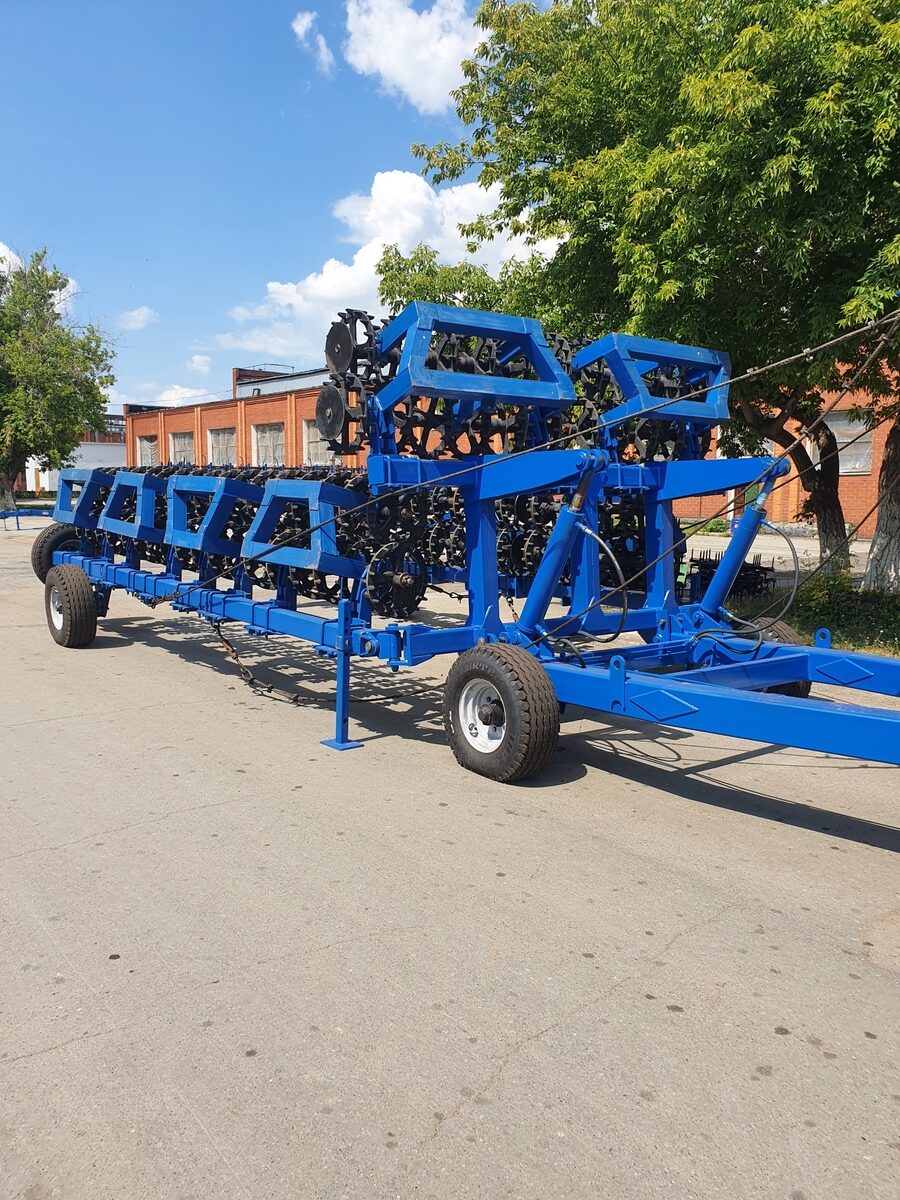

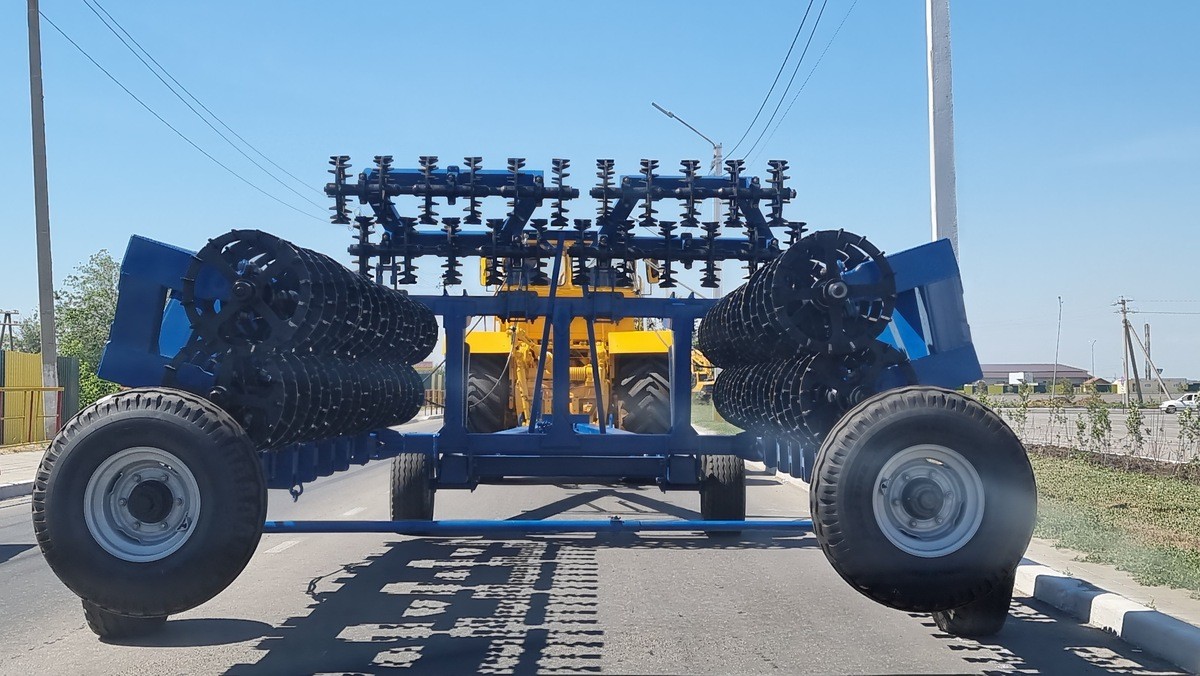

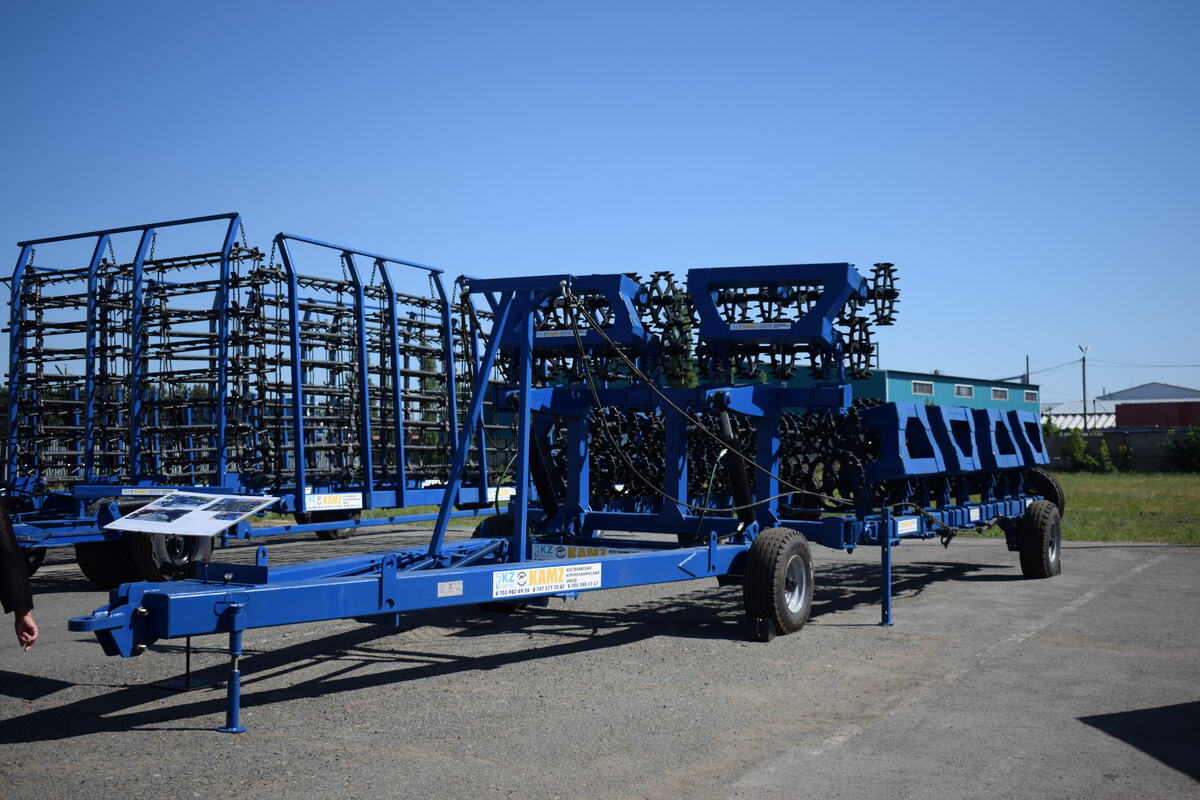

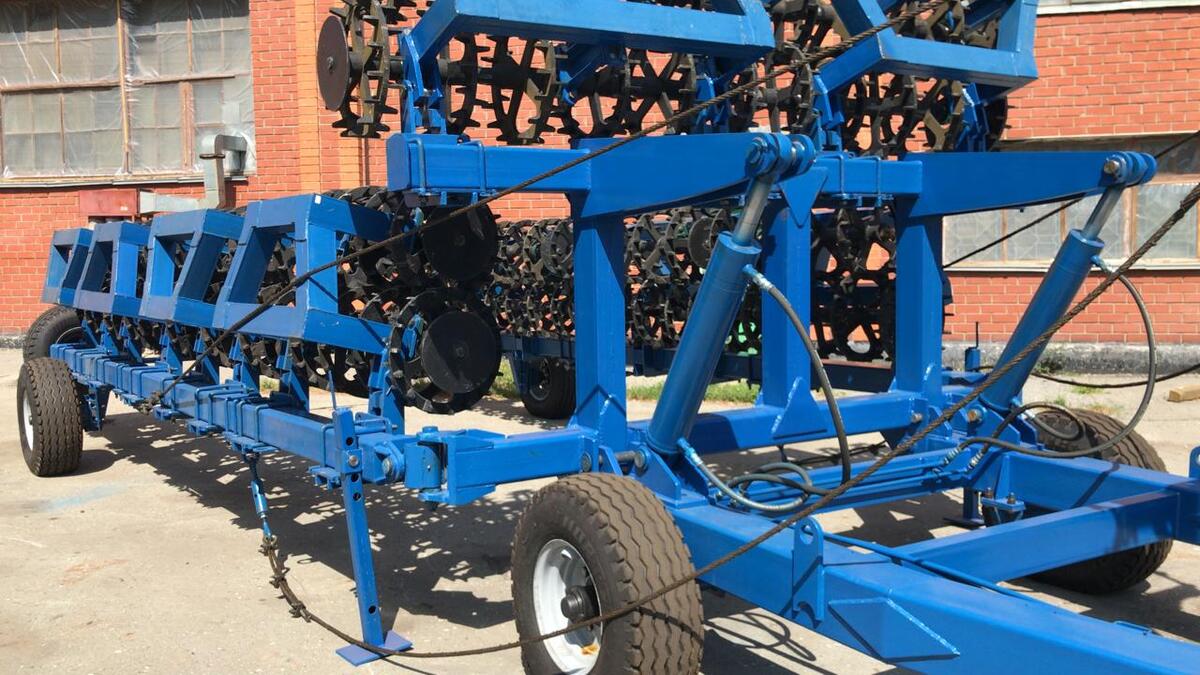

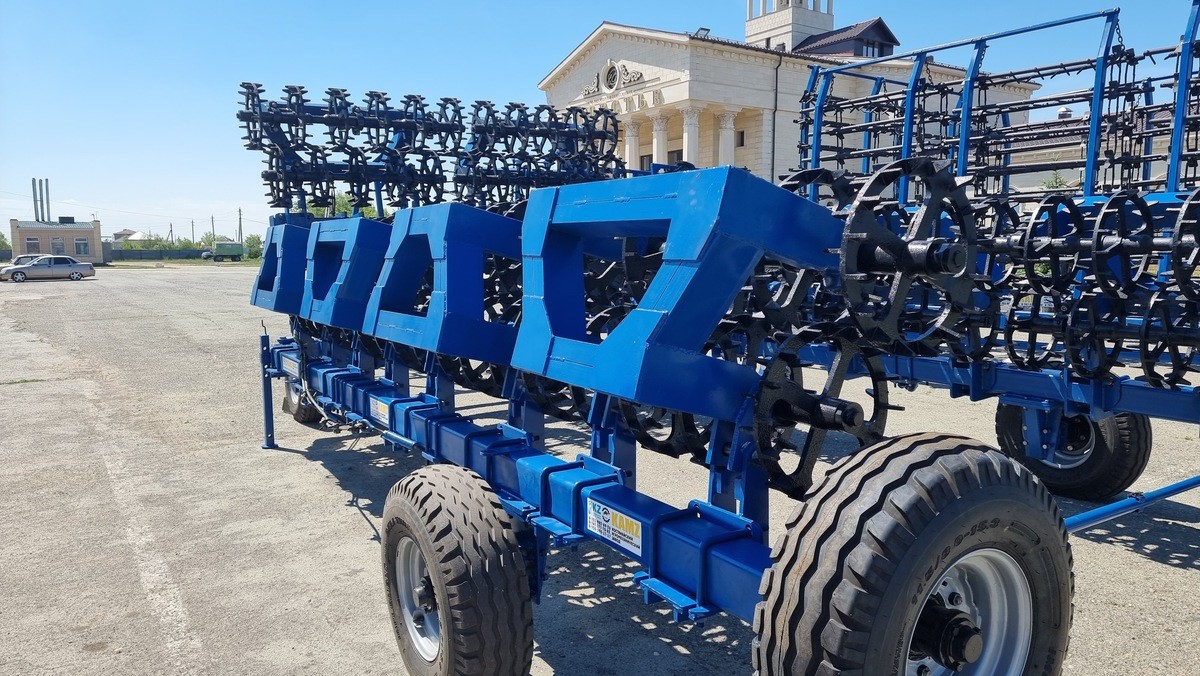

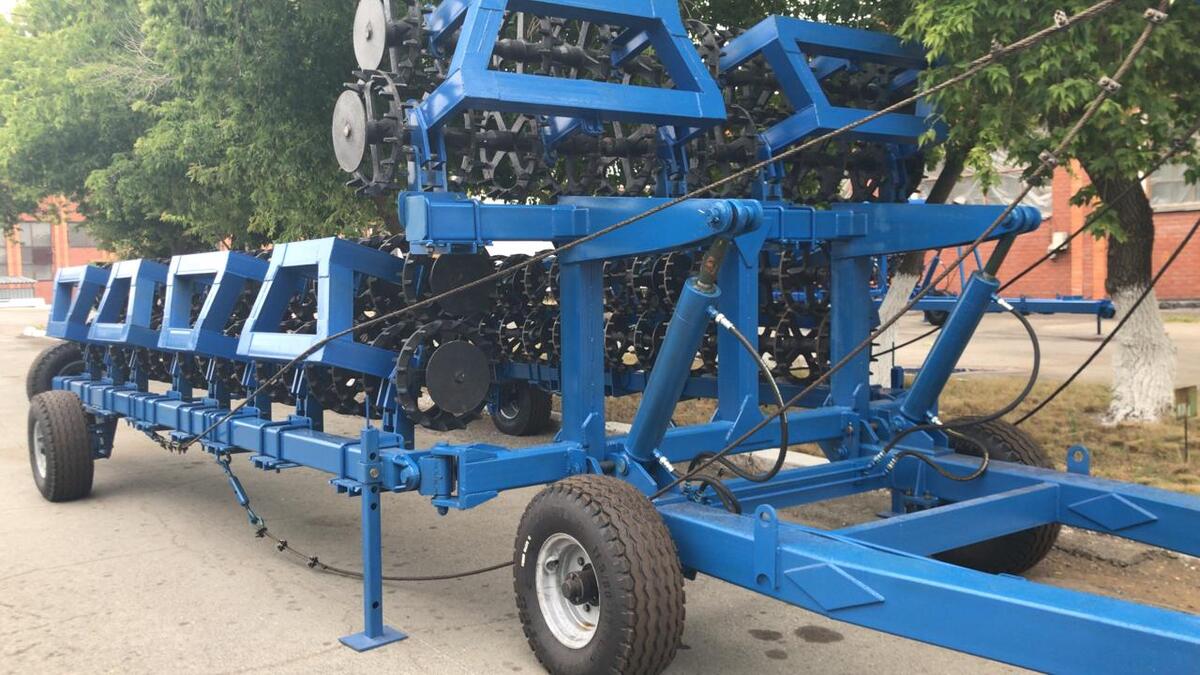

Агрегат используется для прикатывания после посева, уплотнения верхнего слоя почвы, обеспечения хорошего контакта семян с почвой, что увеличивает подток влаги из нижних горизонтов и способствует быстрому прорастанию семян. Производительность за час основного времени га/ч — 33.
Характеристики
Производительность за час основного времени, га/ч, не более
33
Ширина захвата, м
15,01
Рабочая скорость, км/ч, не более
17
Транспортная скорость, км/ч, не более
30
Габаритные размеры в рабочем положении, мм:
- длина
- ширина
- высота
7500±150
16300±150
1100±150
В транспортном положении, мм:
-длина
-ширина
-высота
Навесные дисковые борона с 2-х рядным расположением рабочих органов (дисков) предназначены для рыхления и подготовки почвы под посев; уничтожения сорняков и измельчения пожнивных остатков; для предпосевной подготовки почвы без предварительной вспашки и обработки почвы после уборки толстостебельных (за два прохода) пропашных культур.
Независимое рядное регулирование углов атаки дисков способствуют улучшению агротехнических показателей обработки почвы, а так же снижению необходимого тягового усилия трактора. Диск при этом выполняет роль лемеха и отвала, что способствует лучшему обороту отрезаемого пласта, его крошению, а также снижению тягового усилия трактора. Отсутствие единой оси для нескольких дисков исключает наматывание растительных остатков и отпадает необходимость применения в конструкции чистиков. Борона предназначена для работы на всех почвах с влажностью почвы не более 28%, уклоном поверхности поля не более 10°, твердостью почвы в обрабатываемом слое не более 3,5 МПа.
Сцепка универсальная СШГ-21-01 предназначена для довсходового и послевсходового боронования технических и зерновых культур, разрушения почвенной корки, уничтожения сорной растительности и выравнивания поверхности поля. После прохода сцепки по полю создается рыхлый мульчирующий слой, который прерывает капиллярный подток воды из нижележащих горизонтов почвы, при этом эффективно уничтожаются сорняки.
Конструкция сцепки позволяет безопасно транспортировать по любым труднодоступным проселочным дорогам за счёт возможности её перевода в положение дальнего транспорта.
Сцепка состоит из следующих основных частей:
Сницы в сборе — изготовленной из трубы 200х200х10 сталь 09Г2С
Центральной рамы — изготовленной из трубы 200х200х10 сталь 09Г2С и швеллер №16
Крыльев — изготовленных также из трубы 200х200х10 сталь 09Г2С
Тяг — изготовленных из профильной трубы 100х100х8 сталь 09Г2С выдерживающая значительные нагрузки с надежной системой фиксацией в рабочем положении.
Подвеска тяг — изготовлена из стального листа толщиной 20мм
Дуг — изготовлены из круглой трубы 89х6
Растяжки транспортной — изготовленной из круглой трубы 89х6
Консоли — изготовленной из металл профильной трубы 100х100х8 сталь 09Г2С
Шарниров и соединительных элементов — которые упрочнены термообработкой.
Колеса рабочие — ширина которых превышает 400мм, с усиленными ступицами и полуосями. Расположение колес учитывает ширину междурядий.
Колеса транспортные — шириной 250мм
Ферма усиливающей — данная ферма усиливает крылья и центральную раму, изготовлена из металл профильной трубы 80х60х4 сталь 09Г2С
Стоек хранения — изготовленной из металл профильной трубы 80х80х5
Стоек колес транспортных — изготовленных из стального листа толщиной 20мм.
Гидроцилиндров подъёма — установлены 2шт. маркировка ЦГ 100.50х80.11 с толкающим усилие 15708 кг. и тянущим усилием 11780 кг.
Кронштейнов борон — изготовленных из профильной трубы 80х60х4, сталь также 09Г2С
Плуг глубокорыхлитель чизельный (прицепной) предназначен для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта. Применяется для безотвальной обработки почвы взамен зяблевой и весенней пахоты, а также для глубокого рыхления на склонах и паровых полях. Чизельный глубокорыхлитель обеспечивает обработку почв на глубину до 45 см. Эффективен на почвах с удельным сопротивлением до 0,12 МПа, влажностью до 22% и твердостью до 4 МПа.
Цель применения глубокорыхлителя ПЧП-6
Чизельная обработка преследует цель разрушения плужной подошвы. Такая подошва препятствует проникновению корней растений в нижние слои почвы, а также затрудняет поступление грунтовой воды в пахотный горизонт. Рыхлением подпахотного горизонта увеличивают мощность корнеобитаемого слоя, улучшают воздушный, водный и тепловой режим почвы. Активизируются биологические процессы, увеличивается накопление влаги, предотвращается ветровая и водная эрозия почвы.
ПЧН-4 агрегатируется с тракторами, мощностью от 240 л.с.
ПЧП-6 агрегатируется с тракторами, мощностью от 400 л.с.
Производительность орудия до 3.5 га/ч,
Рекомендуемая скорость работы от 6 до 10 км/ч
Как применяется плуг чизельный:
Разрыхление грунта приводит к его насыщению кислородом. Это обеспечивает оптимальные условия для роста растений и способствует их лучшей урожайности.
Усиленная рама V – образной конструкции обеспечивает высокую прочность конструкции. А также превосходную обработку почвы в условиях любого количества пожнивных остатков. Рама плуга изготовлена из профиля трубы стали 09Г2С 150х150 мм, толщина стенки 8 мм.
Стойка «Параплау» (Производство Bellota, Испания). Применение стойки параплау позволяет сохранить до 90% стерни, которая защищает почву от водной и ветряной эрозии. Возможна установка прямой стойки.
Стойка глубокорыхлителя имеет механическую защиту в виде срезного болта от камней и препятствий, которые могут встречаться в обрабатываемом слое. Это дополнительная защита от повреждений рамы орудия.
Износостойкие рабочие органы (сталь 65Г + наплавка + закалка). Обработку почвы можно делать при повышенной влажности почвы, так как налипание почвы на рабочий орган минимальное.
Комплектующие собственного производства. Плуг чизельный — надежное и эффективное орудие.
Регулировка глубины обработки путем изменения высоты двух опорных колес тягами Тал-РЭП. Сокращается время настройки орудия, что экономит ресурс.
Двухрядный зубовый каток отлично разделывает и заделывает растительные остатки.
Прочные и надежные механизмы заглубления
Какую стойку выбрать — Прямую или Параплау?
Преимущество стоек Параплау:
Рыхлит почву в глубине пласта, приподымая ее
Рабочий орган двухсторонний, что позволяет переставить его и получить двойной ресурс работы
Сохраняет максимальное количество стерни и не чернит землю. Акцент на работу в нижних слоях почвы
Меньше тяговое усилие на 1м ширины
Преимущество Прямой стойки:
Позволяет работать на тяжелых почвах
Активное рыхление поверхностного слоя почвы
Частичная заделка растительных остатков
Интенсивное разрушение плужной подошвы
Преимущества
Прочная рама орудия Рама выполнена из бруса 150х150х8 мм, сталь 09Г2С. Такой сплав стали устойчив к нагрузкам на скручивание. Долгий срок службы орудия.
Износостойкая сталь Рабочие органы выполнены из стали 65Г, с наплавкой и закалкой.
Простая регулировка Глубина регулируется изменением высоты опорных колес тягами Тал-РЭП.
Оптимальные требования ПЧН-6 агрегатируется с тракторами, мощностью от 400 л.с. Подходит большинству аграриев
Защита стоек плуга Защита в виде срезного болта от камней и препятствий. Сохранит раму и стойку целой.
Стойки разного типа Возможность установки прямой стойки, либо стойки Параплау, производства Беллота (Испания).
Литая ступица колеса Обладает высокой прочностью, выдерживает большие нагрузки. Тавотница для шприцевания.
Алкидно-уретановая краска Двухкомпонентная краска со слоем грунтовки надежно защищает металл от коррозии.
Глубина обработки до 45 см Эффективное разрушение плужной подошвы и углубление пахотного горизонта существенно увеличивают урожайность.
Культиватор универсальный модульный предназначен для сплошной культивации или боронования почвы при осенней полупаровой обработке зяби, ранневесеннем закрытии влаги при подготовке почвы под посев, ухода за парами. Культиватор применяется на всех типах минеральных почв при влажности до 30% и твердости до 4,5 МПа. Не допускается высота растительных и пожнивных остатков более 25 см. Наличие на поле скоплений неубранной соломы не допускается. Величина уклона поверхности поля не должна превышать 80.
Основные преимущества
Благодаря большому количеству опорных колес культиватор не тонет на мягких и переувлажненных почвах количество опорных колес. (КУМ-10 – 7 колес,КУМ-12 – 9 колес, КУМ-14 – 9 колес).
Стойка сечения 45х12 с подпружинником и высотой не менее 530 мм.
Расположение стоек в 4 ряда способствует лучшей пропускной способности и не забиванию.
Модульность конструкции 10, 12 и 14 метровых моделей.
Различные типы катков для различных условий эксплуатации.
Усиленные подшипниковые узлы из высокопрочного чугуна с 6-ти и 3-х кромочным уплотнением с металлической защитой.
В нагруженных соединениях применены каленые сменные втулки.
Для сплошной обработки возможна установка стрельчатой лапы.
