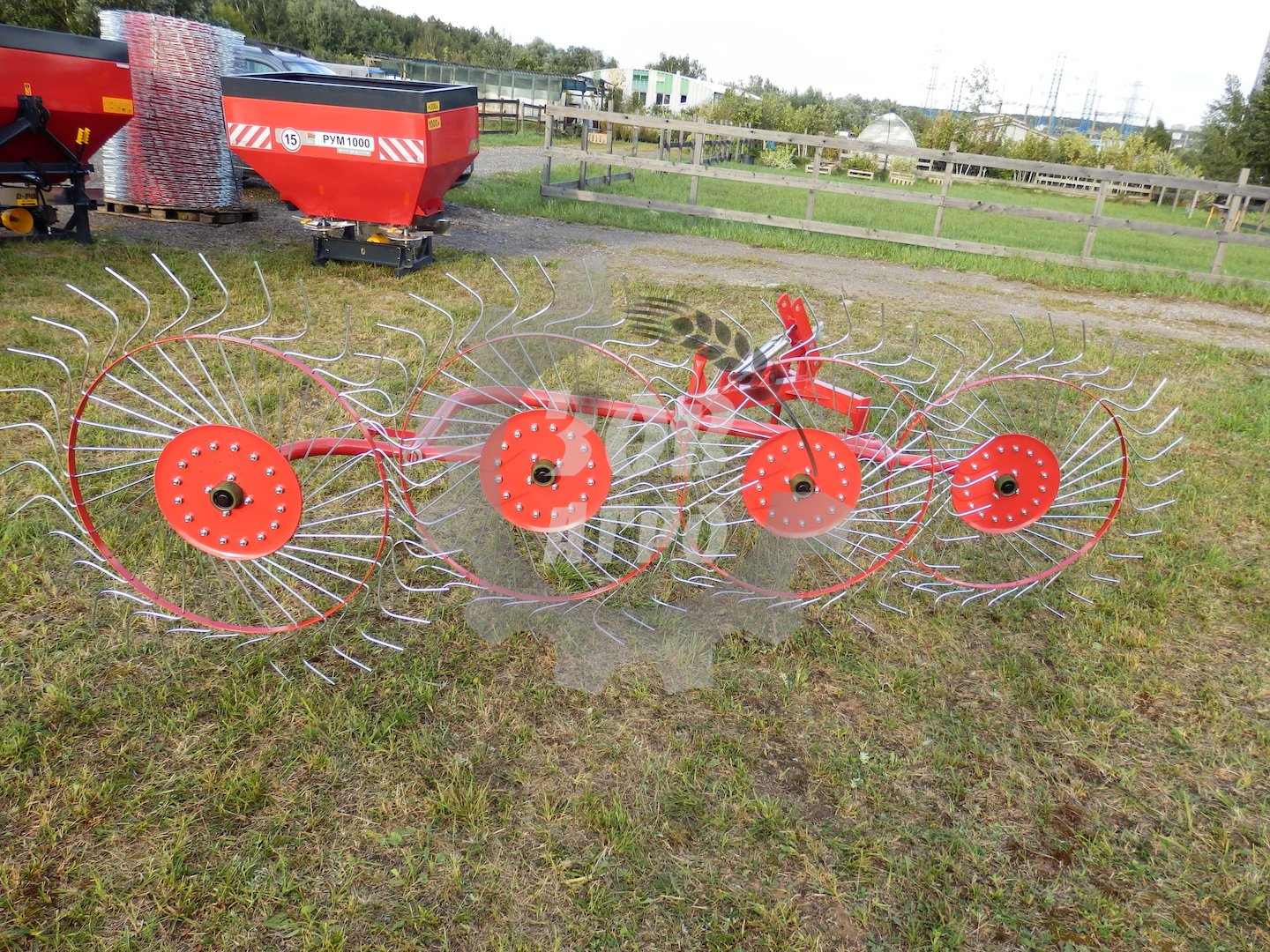

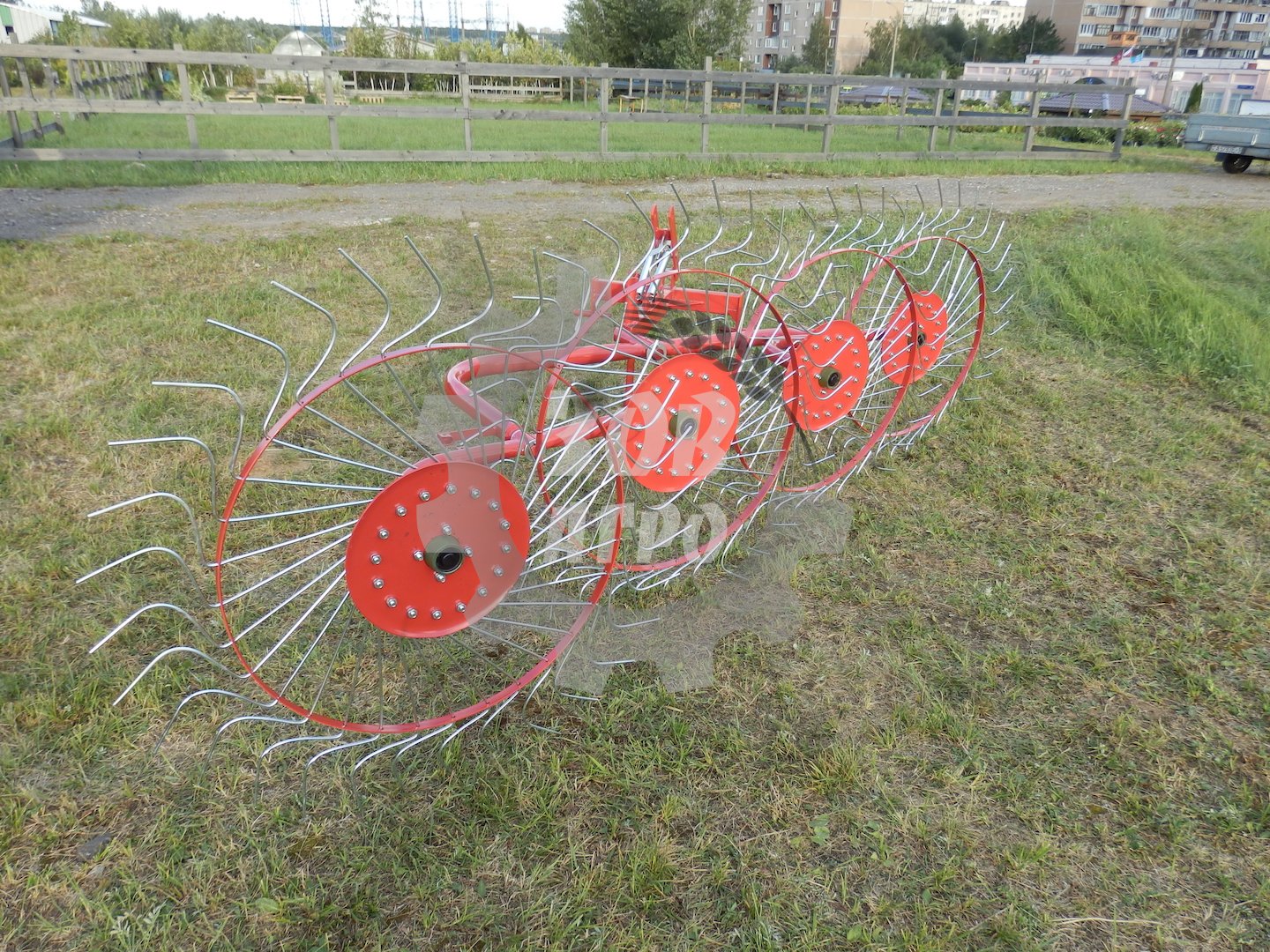

Грабли-ворошилки предназначены для ворошения скошенной травы и сгребания покоса в ровный валок (ровный ряд). Удобство их использования в том, что не нужно подключать к ВОМу. При движении трактора, колеса цепляются за землю и начинают синхронное вращение за счет центробежной силы. При работе 4-5 зубьев постоянно контактируют с почвой и за счет этого происходит качественный захват скошенной массы без земли.
Зубья изготовлены из пружинной стали диаметром 7 мм, они имеют изогнутую форму, что позволяет им работать на изгиб и кручении сразу в двух плоскостях. Все зубья граблей-ворошилок надежно защищены от коррозии, так как они оцинкованы.
На раме предусмотрены усиленные демпфирующие пружины: они позволяют избегать поломок при неровностях рельефа. Надежность работы также обеспечивают все сварные соединения, так как провариваются толстым швом по всему периметру соединения деталей.
Обеспечивает надежность и долговечность работы колеса литая ступица с двумя закрытыми подшипниками, установленная на каждом рабочем колесе. От попадания пыли и наматывания травы защищают пластиковые колпачки на подшипниках, что продлевает их рабочий ресурс. Особая изогнутая форма штампованного колеса позволяет при боковой нагрузке не переламываться и не перетирать зубья агрегата. Штампованное колесо с отогнутой кромкой — это специальная разработка конструктора.
Также предусмотрены пальцы двух диаметров 28 мм и 36,6 в системе навески ворошилок, что позволяет с легкостью использовать их с тракторами разного класса
Кольцевые бороны семейства «БКС» имеют секционную шарнирную раму с гидравлическим складыванием, осуществляющим быстрый перевод бороны в транспортное положение. Складывающиеся гидрофицированные машины, по сравнению с модульными, обеспечивают удобство и сокращение времени транспортировки, подготовки агрегата к работе. На поле при подготовке агрегата к работе не требуется дополнительный персонал.
Борона кольцевая секционная «БКС-8» оснащается батареями рабочих органов (конических колец) с диаметром 700 мм, расположенных под углом 25о к направлению движения агрегата. Обеспечивает качественное выполнение агротехнических операций при работе на полях с влажностью почвы 14-25%.
Сцепка универсальная СШГ-19-01 предназначена для довсходового и послевсходового боронования технических и зерновых культур, разрушения почвенной корки, уничтожения сорной растительности и выравнивания поверхности поля. После прохода сцепки по полю создается рыхлый мульчирующий слой, который прерывает капиллярный подток воды из нижележащих горизонтов почвы, при этом эффективно уничтожаются сорняки.
Конструкция сцепки позволяет безопасно транспортировать по любым труднодоступным проселочным дорогам за счёт возможности её перевода в положение дальнего транспорта.
Сцепка состоит из следующих основных частей:
Сницы в сборе — изготовленной из трубы 200х200х10 сталь 09Г2С
Центральной рамы — изготовленной из трубы 200х200х10 сталь 09Г2С и швеллер №16
Крыльев — изготовленных также из трубы 200х200х10 сталь 09Г2С
Тяг — изготовленных из профильной трубы 100х100х8 сталь 09Г2С выдерживающая значительные нагрузки с надежной системой фиксацией в рабочем положении.
Подвеска тяг — изготовлена из стального листа толщиной 20мм
Дуг — изготовлены из круглой трубы 89х6
Растяжки транспортной — изготовленной из круглой трубы 89х6
Консоли — изготовленной из металл профильной трубы 100х100х8 сталь 09Г2С
Шарниров и соединительных элементов — которые упрочнены термообработкой.
Колеса рабочие — ширина которых превышает 400мм, с усиленными ступицами и полуосями. Расположение колес учитывает ширину междурядий.
Колеса транспортные — шириной 250мм
Ферма усиливающей — данная ферма усиливает крылья и центральную раму, изготовлена из металл профильной трубы 80х60х4 сталь 09Г2С
Стоек хранения — изготовленной из металл профильной трубы 80х80х5
Стоек колес транспортных — изготовленных из стального листа толщиной 20мм.
Гидроцилиндров подъёма — установлены 2шт. маркировка ЦГ 100.50х80.11 с толкающим усилие 15708 кг. и тянущим усилием 11780 кг.
Кронштейнов борон — изготовленных из профильной трубы 80х60х4, сталь также 09Г2С
Плуги серии ПСК (плуг скоростной комбинированный), которые успешно прошли все государственные, приемочные испытания. Новые высокоэффективные плуги при вспашке обеспечивают увеличенную ширину захвата за счёт конструктивной особенности рабочих органов, и при этом имеют высокую прочность за счет рамы усиленной конструкции, что позволяет использовать дополнительно разнообразные (чизеля, плоскорезы) рабочие органы.
Оригинальный рабочий орган плуга обеспечивает полный оборот пласта на 180°. При вспашке работает на 50% выше в сравнении с другими плугами за счет ширины захвата и скорости вспашки. В результате фермер получает ощутимую экономию топлива, сокращение расхода на обслуживание техники.
Лемеха к плугу ПСК выполнены из высокопрочной стали, закалены в установках ТВЧ, а так же являются двусторонними, что увеличивает ресурс их работы по сравнению с аналогами. Плуги ПСК агрегатируются с любыми тракторами отечественного и импортного производства.
Плуг глубокорыхлитель чизельный (прицепной) предназначен для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта. Применяется для безотвальной обработки почвы взамен зяблевой и весенней пахоты, а также для глубокого рыхления на склонах и паровых полях. Чизельный глубокорыхлитель обеспечивает обработку почв на глубину до 45 см. Эффективен на почвах с удельным сопротивлением до 0,12 МПа, влажностью до 22% и твердостью до 4 МПа.
Цель применения глубокорыхлителя ПЧП-6
Чизельная обработка преследует цель разрушения плужной подошвы. Такая подошва препятствует проникновению корней растений в нижние слои почвы, а также затрудняет поступление грунтовой воды в пахотный горизонт. Рыхлением подпахотного горизонта увеличивают мощность корнеобитаемого слоя, улучшают воздушный, водный и тепловой режим почвы. Активизируются биологические процессы, увеличивается накопление влаги, предотвращается ветровая и водная эрозия почвы.
ПЧН-4 агрегатируется с тракторами, мощностью от 240 л.с.
ПЧП-6 агрегатируется с тракторами, мощностью от 400 л.с.
Производительность орудия до 3.5 га/ч,
Рекомендуемая скорость работы от 6 до 10 км/ч
Как применяется плуг чизельный:
Разрыхление грунта приводит к его насыщению кислородом. Это обеспечивает оптимальные условия для роста растений и способствует их лучшей урожайности.
Усиленная рама V – образной конструкции обеспечивает высокую прочность конструкции. А также превосходную обработку почвы в условиях любого количества пожнивных остатков. Рама плуга изготовлена из профиля трубы стали 09Г2С 150х150 мм, толщина стенки 8 мм.
Стойка «Параплау» (Производство Bellota, Испания). Применение стойки параплау позволяет сохранить до 90% стерни, которая защищает почву от водной и ветряной эрозии. Возможна установка прямой стойки.
Стойка глубокорыхлителя имеет механическую защиту в виде срезного болта от камней и препятствий, которые могут встречаться в обрабатываемом слое. Это дополнительная защита от повреждений рамы орудия.
Износостойкие рабочие органы (сталь 65Г + наплавка + закалка). Обработку почвы можно делать при повышенной влажности почвы, так как налипание почвы на рабочий орган минимальное.
Комплектующие собственного производства. Плуг чизельный — надежное и эффективное орудие.
Регулировка глубины обработки путем изменения высоты двух опорных колес тягами Тал-РЭП. Сокращается время настройки орудия, что экономит ресурс.
Двухрядный зубовый каток отлично разделывает и заделывает растительные остатки.
Прочные и надежные механизмы заглубления
Какую стойку выбрать — Прямую или Параплау?
Преимущество стоек Параплау:
Рыхлит почву в глубине пласта, приподымая ее
Рабочий орган двухсторонний, что позволяет переставить его и получить двойной ресурс работы
Сохраняет максимальное количество стерни и не чернит землю. Акцент на работу в нижних слоях почвы
Меньше тяговое усилие на 1м ширины
Преимущество Прямой стойки:
Позволяет работать на тяжелых почвах
Активное рыхление поверхностного слоя почвы
Частичная заделка растительных остатков
Интенсивное разрушение плужной подошвы
Преимущества
Прочная рама орудия Рама выполнена из бруса 150х150х8 мм, сталь 09Г2С. Такой сплав стали устойчив к нагрузкам на скручивание. Долгий срок службы орудия.
Износостойкая сталь Рабочие органы выполнены из стали 65Г, с наплавкой и закалкой.
Простая регулировка Глубина регулируется изменением высоты опорных колес тягами Тал-РЭП.
Оптимальные требования ПЧН-6 агрегатируется с тракторами, мощностью от 400 л.с. Подходит большинству аграриев
Защита стоек плуга Защита в виде срезного болта от камней и препятствий. Сохранит раму и стойку целой.
Стойки разного типа Возможность установки прямой стойки, либо стойки Параплау, производства Беллота (Испания).
Литая ступица колеса Обладает высокой прочностью, выдерживает большие нагрузки. Тавотница для шприцевания.
Алкидно-уретановая краска Двухкомпонентная краска со слоем грунтовки надежно защищает металл от коррозии.
Глубина обработки до 45 см Эффективное разрушение плужной подошвы и углубление пахотного горизонта существенно увеличивают урожайность.
