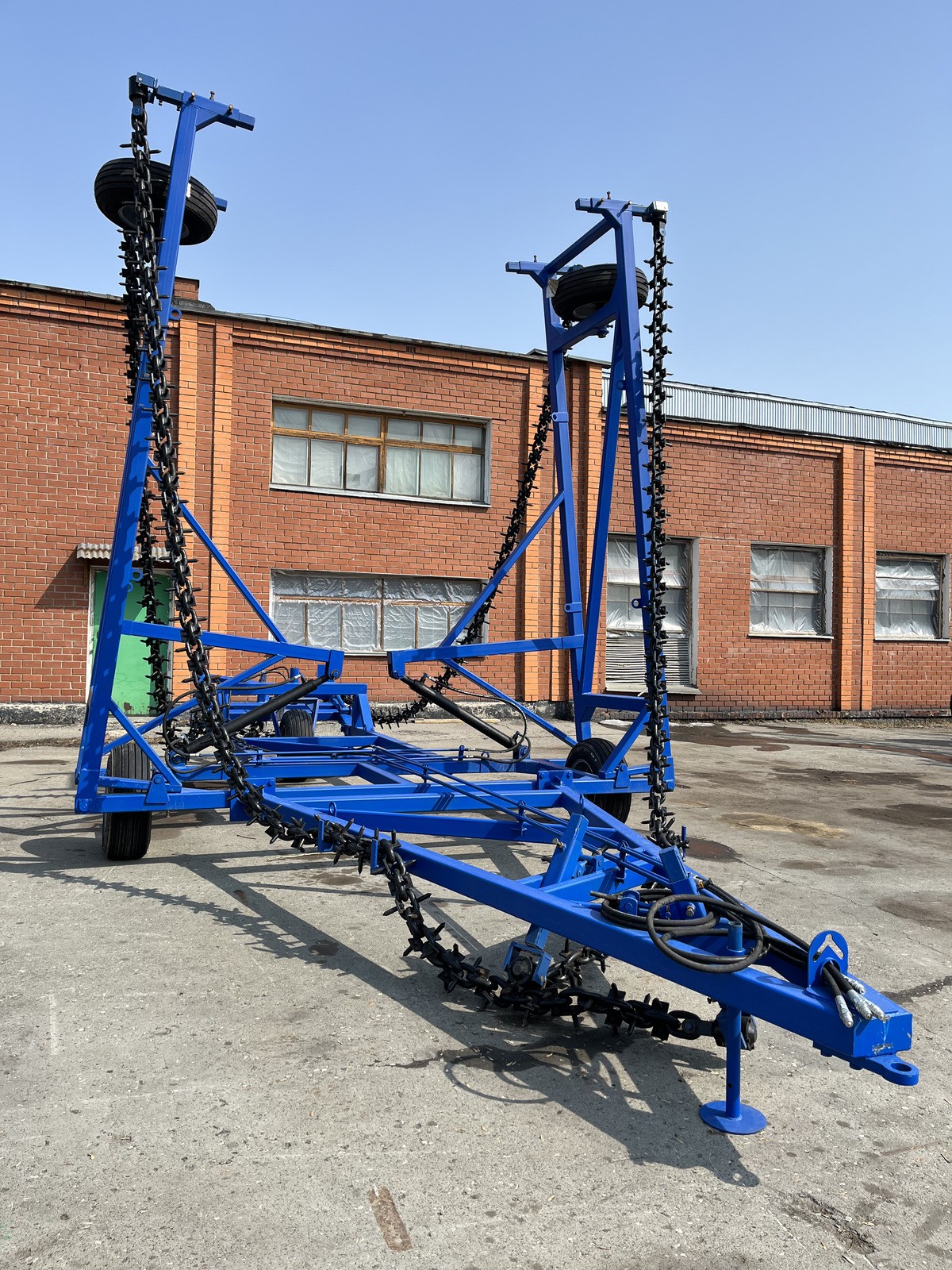

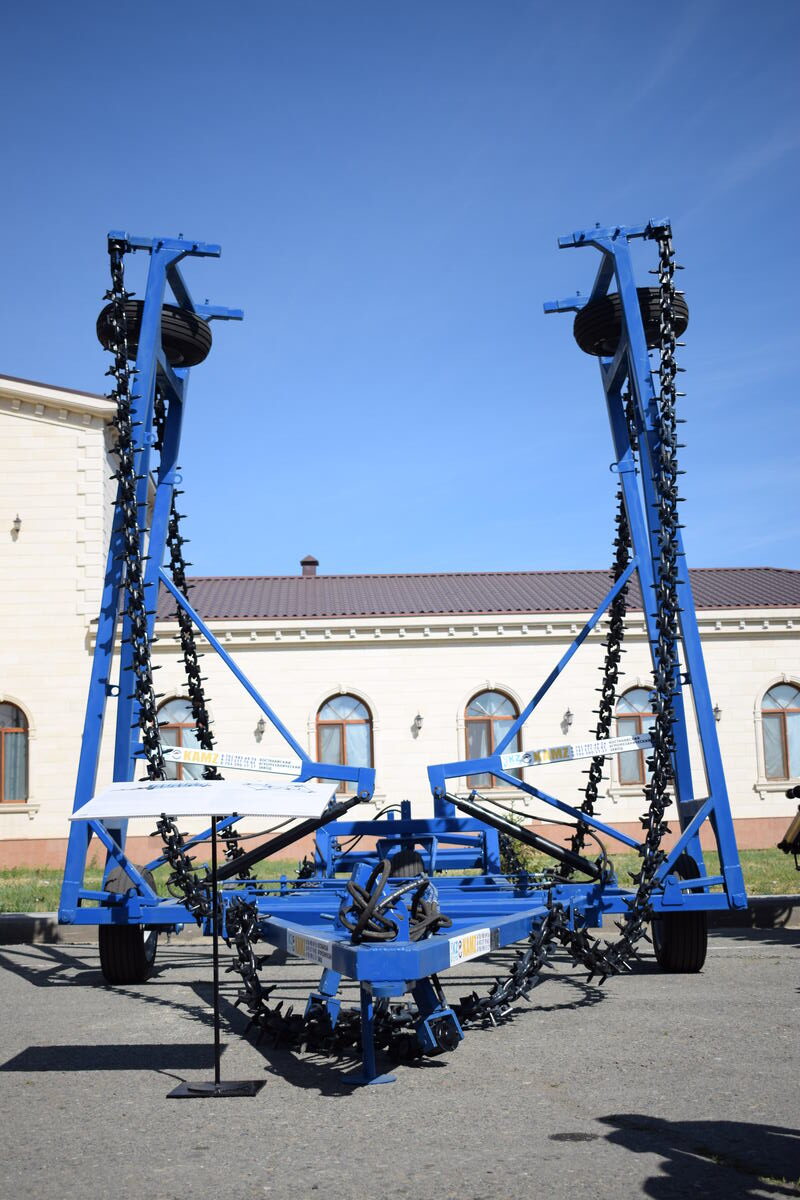

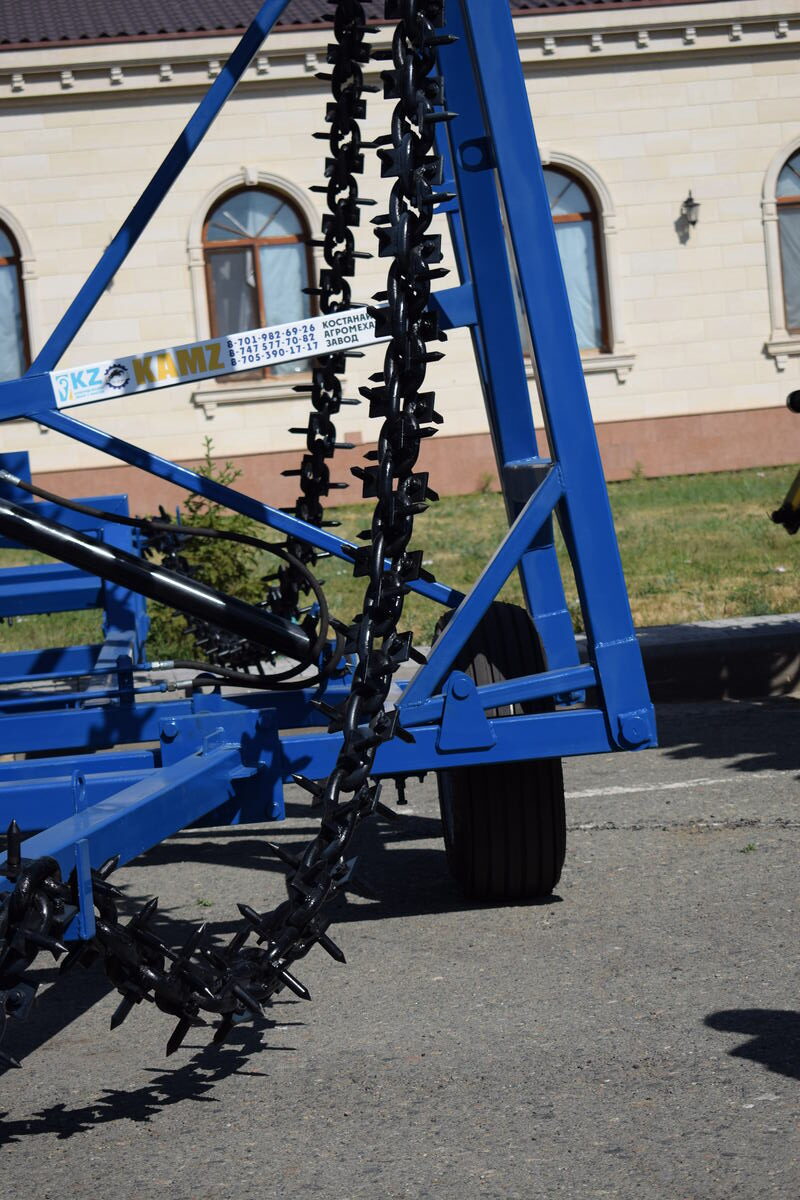

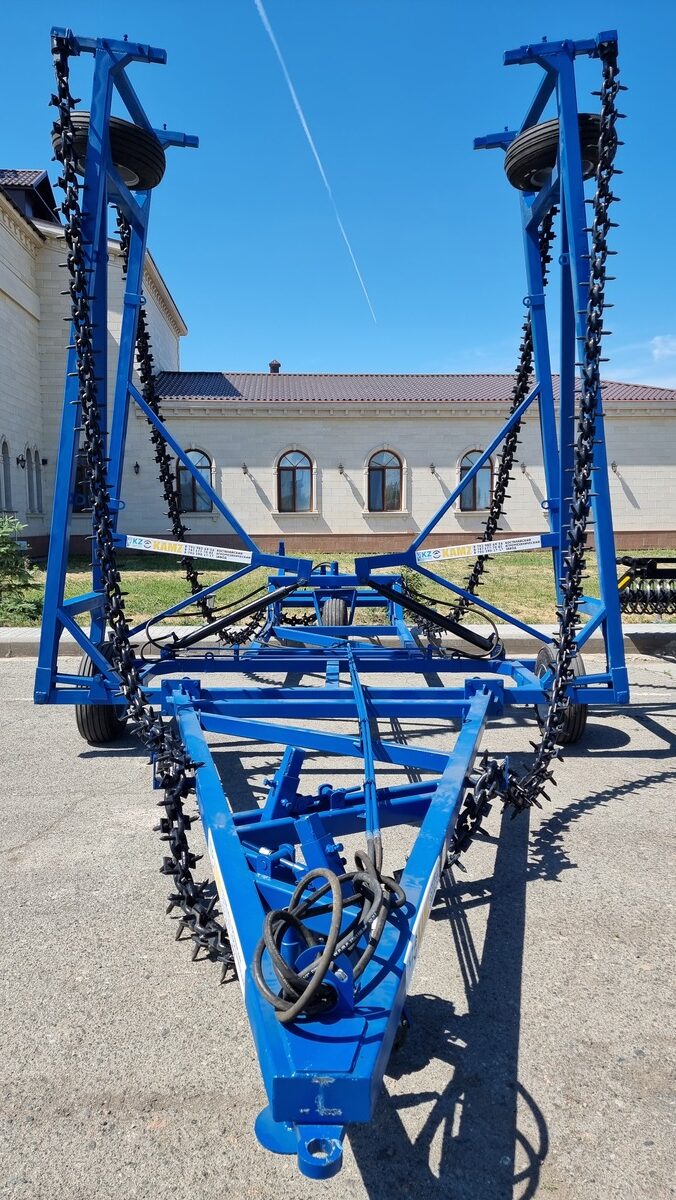

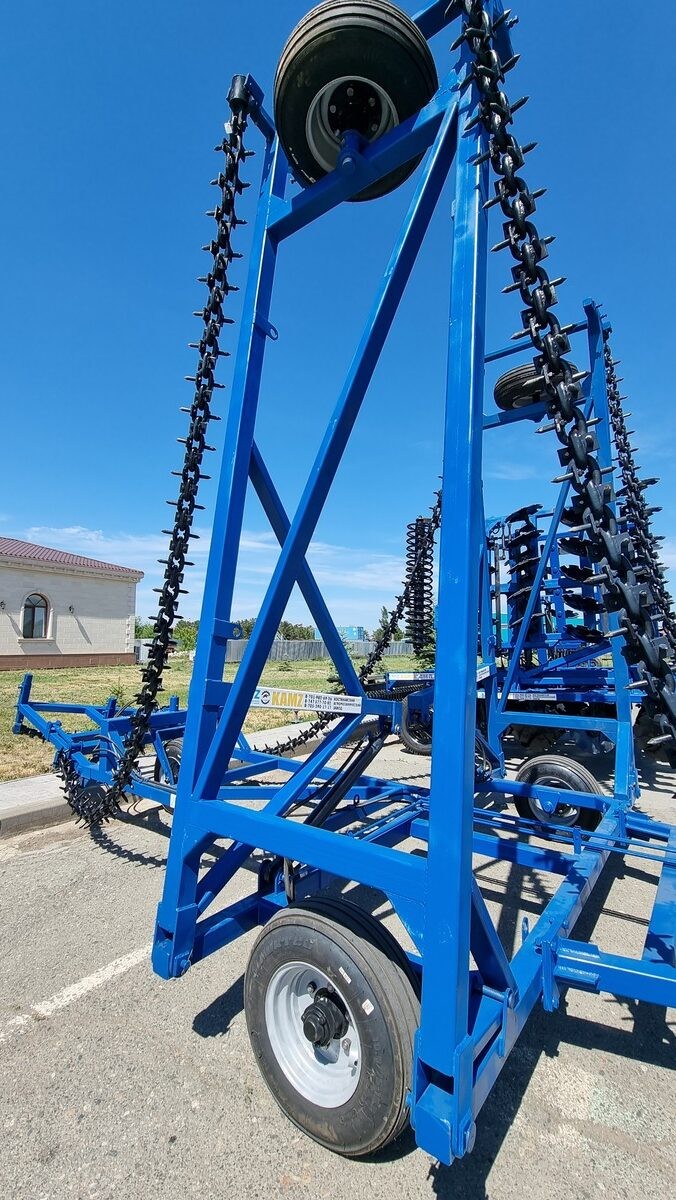

Агрегат предназначен для рыхления верхнего слоя почвы на стерне на глубину 20-30 мм, выравнивая поверхности поля, разрушения почвенной корки и создания мульчирующего слоя для снижения испарения влаги, удаления сорняков.
Работа бороны предусмотрена на созревших почвах, т.е. почвах пригодных для дальнейшей обработки без нарушения структуры. Универсальная конструкция БЦГ 12,2 агрегатируется с тракторами МТЗ -80, 82 и сельхозмашинами подобного класса.
Используется для технологии NO-TILL, при которой производится прямой посев по пожнивным остаткам с минимальным нарушением структуры почвы.
Характеристики
Ширина захвата, м
12,2
Количество рабочих цепей, шт.
4
Рабочая скорость, км/ч, не более
12
Транспортная скорость, км/ч, не более
20
Число зубьев в ряду, шт.
300
Шаг зубьев по следу, мм
80-100
Габаритные размеры в рабочем положении, мм:
-длина
-ширина
-высота
10000±150
12300±150
2050±150
в транспортном положении, мм:
-длина
-ширина
-высота
9900±150
4000±250
4720±250
Масса конструктивная, кг.
3200±100
Производительность за один час основного времени при скорости 12 км/час, га/час.
14
Производительность за один час основного времени (при коэффициенте использованного сменного времени 0,8), га/час.
12-16
Глубина обработки (рыхления) почвы, мм.
80
Крошение почвы, процент комков размером до 25 мм включительно, %
80
Гребнистость поверхности почвы, мм.
50
Разрушение почвенной корки, %.
100
Уничтожение сорняков, не менее, %.
90
Наработка на отказ единичного изделия, час
100
Число обслуживающего персонала, чел.
1
Коэффициент использования сменного времени, не ниже
0,8
Коэффициент надежности технического процесса
0,99
Срок службы бороны лет.
8
Гарантийный срок службы, месяц
12
Коэффициент технической надежности
0,97
Угол поперечной статистической устойчивости, градусы
-в рабочем положении в
-в транспортном положении
40
32
Дорожный просвет, не ниже, мм.
300
Ширина колеи ходовых колес в транспортном положении, мм.
Плуг предназначен для гладкой вспашки старопахотных слабокаменистых почв с удельным сопротивлением до 0,09 МПа, твердостью до 0,4МПа и с влажностью обрабатываемого слоя: подзолистых песчаных почв до 23%; дерново-подзолистых суглинистых почвах от 12% до 22%; черноземных почвах от 17% до 30%. Величина уклона поверхности поля не должна превышать 8°. Величина стерни и травостоя не должна превышать 25 см. Наличие на поле скоплений остатков неубранной соломы не допускается.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
Гладкая пахота позволяет обеспечить обработку поля без свальных гребней и развальных борозд, что значительно сокращает расходы на последующие операции обработки почвы.
Возможность эксплуатации как в режиме «off-land» (в борозде), так и «on-land» (по полю), что снимает все ограничения на ширину колес и колеи тракторов
Возможность установки передних опорных колес для работы плуга по системе «on-land» снижает требование к навеске трактора (нет необходимости в позиционном регуляторе EHR).
Основная рама из двойной трубы (среднелегированная сталь) 160х80х7.
Большой диапазон ширины захвата плуга от 1.4 до 3 метров, что позволяет заменить целый ряд плугов от 4-х до 8-ми корпусов.
Регулируемая ширина захвата на корпус (35, 40, 45, 50), а также наличие модульной конструкции рамы позволяет с минимальными действиями адаптироваться к тяговым возможностям трактора и почвенным условиям.
Рабочие органы европейских производителей из борсодержащей стали. Плуг оснащен углоснимами. Сменные интенсивно изнашиваемые элементы (оборотное долото, лемех, грудь отвала, полевая доска).
Стойка корпуса из легированной, закаленной стали. Толщина сечения 45х90мм.
Рессорная защита нон-стоп (6 листьев рессор).
Возможность установки полосового (перьевого) отвала.
Данная модель плуга может быть оборудована предплужником – орудие для срезания верхнего слоя почвы и сбрасывания в борозду, что способствует более полному уничтожению, задушению сорняков.
Сцепка универсальная СШГ-17-02 предназначена для довсходового и послевсходового боронования технических и зерновых культур, разрушения почвенной корки, уничтожения сорной растительности и выравнивания поверхности поля. После прохода сцепки по полю создается рыхлый мульчирующий слой, который прерывает капиллярный подток воды из нижележащих горизонтов почвы, при этом эффективно уничтожаются сорняки.
Конструкция сцепки позволяет безопасно транспортировать по любым труднодоступным проселочным дорогам за счёт возможности её перевода в положение дальнего транспорта.
Сцепка состоит из следующих основных частей:
Сницы в сборе — изготовленной из трубы 200х200х10 сталь 09Г2С
Центральной рамы — изготовленной из трубы 200х200х10 сталь 09Г2С и швеллер №16
Крыльев — изготовленных также из трубы 200х200х10 сталь 09Г2С
Тяг — изготовленных из профильной трубы 100х100х8 сталь 09Г2С выдерживающая значительные нагрузки с надежной системой фиксацией в рабочем положении.
Подвеска тяг — изготовлена из стального листа толщиной 20мм
Дуг — изготовлены из круглой трубы 89х6
Растяжки транспортной — изготовленной из круглой трубы 89х6
Консоли — изготовленной из металл профильной трубы 100х100х8 сталь 09Г2С
Шарниров и соединительных элементов — которые упрочнены термообработкой.
Колеса рабочие — ширина которых превышает 400мм, с усиленными ступицами и полуосями. Расположение колес учитывает ширину междурядий.
Колеса транспортные — шириной 250мм
Ферма усиливающей — данная ферма усиливает крылья и центральную раму, изготовлена из металл профильной трубы 80х60х4 сталь 09Г2С
Стоек хранения — изготовленной из металл профильной трубы 80х80х5
Стоек колес транспортных — изготовленных из стального листа толщиной 20мм.
Гидроцилиндров подъёма — установлены 2шт. маркировка ЦГ 100.50х80.11 с толкающим усилие 15708 кг. и тянущим усилием 11780 кг.
Кронштейнов борон — изготовленных из профильной трубы 80х60х4, сталь также 09Г2С
Кольцевые бороны «БК» — новый класс орудий для комплексной поверхностной обработки почвы. Работа кольцевых борон основана на использовании оригинальных рабочих органов, выполненных в виде колец, имеющих форму усеченного конуса, собранных в батареи. Обеспечивают уничтожение до 98% сорняков, создание мульчирующего слоя, высококачественное выравнивание поверхности поля.
Прицепные бороны «Лидер-БКМ» оснащаются батареями конических колец диаметром 700 мм, расположенных под углом 25о к направлению движения агрегата. Обеспечивают качественное выполнение агротехнических операций при работе на полях с влажностью почвы 14-25%, с уклонами не более 8 градусов.
Бороны кольцевые «БК» второго поколения (модульные и секционные). Самое эффективное орудие для механической борьбы с сорняком
При разработке кольцевых борон второго поколения были значительно улучшены показатели надежности и удобства в эксплуатации. В частности усилена рама, применены подшипниковые узлы повышенной надежности, а также внесены другие технические доработки.
Плуг глубокорыхлитель чизельный (прицепной) предназначен для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта. Применяется для безотвальной обработки почвы взамен зяблевой и весенней пахоты, а также для глубокого рыхления на склонах и паровых полях. Чизельный глубокорыхлитель обеспечивает обработку почв на глубину до 45 см. Эффективен на почвах с удельным сопротивлением до 0,12 МПа, влажностью до 22% и твердостью до 4 МПа.
Цель применения глубокорыхлителя ПЧП-6
Чизельная обработка преследует цель разрушения плужной подошвы. Такая подошва препятствует проникновению корней растений в нижние слои почвы, а также затрудняет поступление грунтовой воды в пахотный горизонт. Рыхлением подпахотного горизонта увеличивают мощность корнеобитаемого слоя, улучшают воздушный, водный и тепловой режим почвы. Активизируются биологические процессы, увеличивается накопление влаги, предотвращается ветровая и водная эрозия почвы.
ПЧН-4 агрегатируется с тракторами, мощностью от 240 л.с.
ПЧП-6 агрегатируется с тракторами, мощностью от 400 л.с.
Производительность орудия до 3.5 га/ч,
Рекомендуемая скорость работы от 6 до 10 км/ч
Как применяется плуг чизельный:
Разрыхление грунта приводит к его насыщению кислородом. Это обеспечивает оптимальные условия для роста растений и способствует их лучшей урожайности.
Усиленная рама V – образной конструкции обеспечивает высокую прочность конструкции. А также превосходную обработку почвы в условиях любого количества пожнивных остатков. Рама плуга изготовлена из профиля трубы стали 09Г2С 150х150 мм, толщина стенки 8 мм.
Стойка «Параплау» (Производство Bellota, Испания). Применение стойки параплау позволяет сохранить до 90% стерни, которая защищает почву от водной и ветряной эрозии. Возможна установка прямой стойки.
Стойка глубокорыхлителя имеет механическую защиту в виде срезного болта от камней и препятствий, которые могут встречаться в обрабатываемом слое. Это дополнительная защита от повреждений рамы орудия.
Износостойкие рабочие органы (сталь 65Г + наплавка + закалка). Обработку почвы можно делать при повышенной влажности почвы, так как налипание почвы на рабочий орган минимальное.
Комплектующие собственного производства. Плуг чизельный — надежное и эффективное орудие.
Регулировка глубины обработки путем изменения высоты двух опорных колес тягами Тал-РЭП. Сокращается время настройки орудия, что экономит ресурс.
Двухрядный зубовый каток отлично разделывает и заделывает растительные остатки.
Прочные и надежные механизмы заглубления
Какую стойку выбрать — Прямую или Параплау?
Преимущество стоек Параплау:
Рыхлит почву в глубине пласта, приподымая ее
Рабочий орган двухсторонний, что позволяет переставить его и получить двойной ресурс работы
Сохраняет максимальное количество стерни и не чернит землю. Акцент на работу в нижних слоях почвы
Меньше тяговое усилие на 1м ширины
Преимущество Прямой стойки:
Позволяет работать на тяжелых почвах
Активное рыхление поверхностного слоя почвы
Частичная заделка растительных остатков
Интенсивное разрушение плужной подошвы
Преимущества
Прочная рама орудия Рама выполнена из бруса 150х150х8 мм, сталь 09Г2С. Такой сплав стали устойчив к нагрузкам на скручивание. Долгий срок службы орудия.
Износостойкая сталь Рабочие органы выполнены из стали 65Г, с наплавкой и закалкой.
Простая регулировка Глубина регулируется изменением высоты опорных колес тягами Тал-РЭП.
Оптимальные требования ПЧН-6 агрегатируется с тракторами, мощностью от 400 л.с. Подходит большинству аграриев
Защита стоек плуга Защита в виде срезного болта от камней и препятствий. Сохранит раму и стойку целой.
Стойки разного типа Возможность установки прямой стойки, либо стойки Параплау, производства Беллота (Испания).
Литая ступица колеса Обладает высокой прочностью, выдерживает большие нагрузки. Тавотница для шприцевания.
Алкидно-уретановая краска Двухкомпонентная краска со слоем грунтовки надежно защищает металл от коррозии.
Глубина обработки до 45 см Эффективное разрушение плужной подошвы и углубление пахотного горизонта существенно увеличивают урожайность.
